铸造用酚醛树脂
快聚速·高强度树脂
速硬化类型树脂
【用途】
适用于中空砂芯的造型或造型时间短的工艺。硬化速度快，可提高造型效率。一般单独使用、或配合高强度、低膨胀树脂一起使用。
【树脂特性】
|
产品名 |
树脂特性 |
覆膜砂特性 |
|||||
|
流动性
（mm）
|
聚合速度
（秒）
|
软化点
（℃）
|
强度 |
硬化速度 |
排砂性 |
抗脱壳性 |
|
|
NTS21 |
48～70 |
25～45 |
90～97 |
○ |
◎ |
|
○ |
|
NTS25 |
46～68 |
20～30 |
88～95 |
○ |
◎ |
|
|
|
NTS60 |
85～105 |
30～50 |
84～91 |
○ |
◎ |
|
|
|
NTS30 |
45～65 |
25～40 |
88～97 |
|
○ |
○ |
◎ |
|
NTS30S |
42～70 |
20～30 |
88～95 |
|
◎ |
○ |
◎ |
|
NTS62 |
35～55 |
18～35 |
92～98 |
|
◎ |
|
○ |
◎优 ○良好
【特点和效果】
●通过加热使其快速硬化，提高生产效率(图1，表1)。
●由于缩短了硬化时间，可以使造型的循环时间缩短。
●在低温时的硬化性能优异，可以降低造型温度。

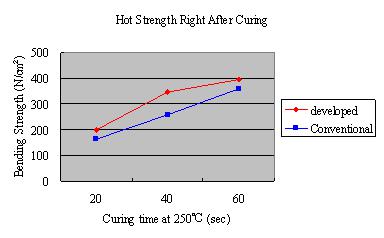

图.1 热强度对比
表1. 生产率提高事例
|
|
开发品 |
通用品 |
|
硬化时间 (s) |
40 |
60 |
|
循环时间 (s) |
100 |
120 |
|
造型生产量 (N / Day) |
290 |
240 |
【RCS特性】
|
项目 |
开发品 |
通用品 |
||
|
常温抗弯强度 (250℃×60s) |
kgf/cm2 |
68 |
70 |
|
|
热弯曲量 (W=500g) (250℃×40s) |
mm |
0.27 |
0.70 |
|
|
融点 |
℃ |
98 |
99 |
|
|
热膨胀率(1000℃) |
% |
1.25 |
1.26 |
|
|
热抗弯强度 at 200℃ |
20s |
kgf/cm2 |
6 |
- |
|
40s |
18 |
8 |
||
|
60s |
33 |
20 |
||
|
热抗弯强度 at 250℃ |
20s |
kgf/cm2 |
20 |
17 |
|
40s |
35 |
26 |
||
|
60s |
40 |
36 |
||
Copyright © 2014 旭有机材树脂（南通）有限公司 版权所有 苏ICP备17062167号-2
关闭
单位、个人购买相关危险化学品应当具备相应的资质、资格条件，我公司将就购买资质、资格条件进行审核。
