铸造用酚醛树脂
低氨固化型树脂

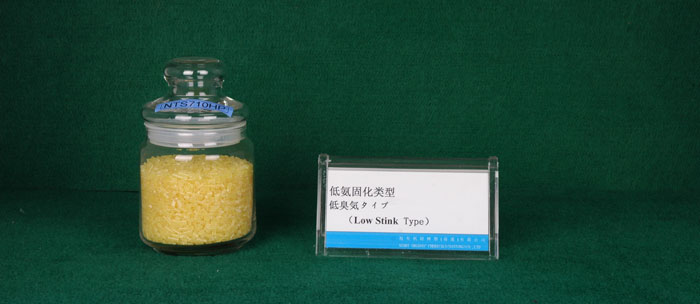

低氨固化环保类型树脂
【用途】
适用于易出现氮气孔缺陷的铸件、对有害气体排放量要求严格的地区、以及中空造型方面。一般固体和液体两种树脂配合使用。
【树脂性能】
|
产品名 |
树脂特性 |
覆膜砂特性 |
|||
|
流动性
(mm)
|
聚合速度
（秒）
|
软化点
（℃）
|
强度 |
低氨固化 |
|
|
NTS710HP |
80～100 |
75～95 |
92～100 |
◎ |
◎ |
|
NTS720HP |
40～60 |
70～90 |
100～107 |
○ |
◎ |
|
NTS750WM（液体） |
粘度：130～210cp 含固量：60±1% |
|
◎ |
||
◎优 ○良好
【特点和效果】
●使用低氨固化类型树脂可以降低有害气体的产生（图1、表1）。
●以上类型树脂和液体树脂配合使用，可大幅降低乌洛托品的加入量，有效减少有害气体的排出。
●液体树脂和固体树脂配合使用能提高中空砂芯的抗脱壳性。

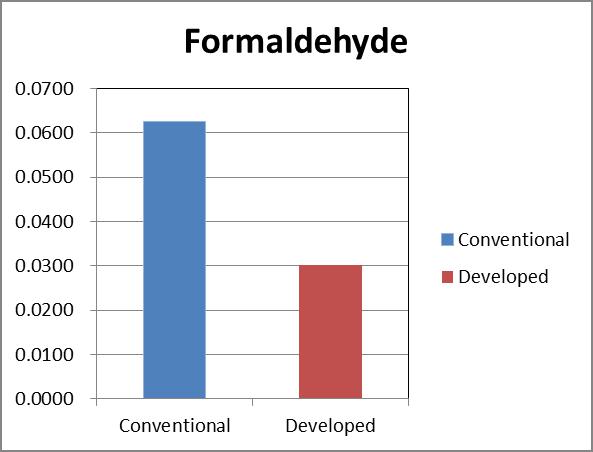

图1.有害气体中氨气、甲醛浓度变化
表1. 气味降低事例
|
|
通用品 |
开发品 |
降低率 |
|
氨气（mg/g） |
0.460 |
0.240 |
52% |
|
甲醛(mg/g) |
0.0626 |
0.030 |
48% |
【RCS性能】
|
项目 |
开发品 |
通用品 |
|||
|
混砂条件 |
砂 |
蒙古砂 |
蒙古砂 |
||
|
固体树脂用量/砂 |
1.4% |
1.6% |
|||
|
液体树脂用量/砂 |
0.4% |
- |
|||
|
乌洛托品用量/树脂 |
3% |
15% |
|||
|
冷却水/砂 |
1.5% |
1.5% |
|||
|
硬脂酸钙/砂 |
蒙古砂 |
蒙古砂 |
|||
|
常温抗弯强度 (250℃×60s) |
kgf/cm2 |
53 |
52 |
||
|
热弯曲量 (W=300g) (250℃×40s) |
mm |
0.37 |
0.40 |
||
|
融点 |
℃ |
100 |
101 |
||
|
热抗弯强度 |
20s |
kgf/cm2 |
24 |
23 |
|
|
40s |
38 |
38 |
|||
|
60s |
39 |
38 |
|||
Copyright © 2014 旭有机材树脂（南通）有限公司 版权所有 苏ICP备17062167号-2
关闭
单位、个人购买相关危险化学品应当具备相应的资质、资格条件，我公司将就购买资质、资格条件进行审核。
