铸造用酚醛树脂

高强度树脂

高强度类型树脂

【用途】

适用于绝大部分型芯的造型。在保证覆膜砂强度的前提下，能减少树脂用量，有效降低发气总量，提高铸件品质。一般单独使用或与速硬化、低膨胀树脂配合使用。

【树脂性能】

产品名
树脂特性
覆膜砂特性
流动性
(mm)
聚合速度
（秒）
软化点
（℃）
强度
硬化速度
NTS10
110～140
70～90
82～90
◎
NTS11
90～115
70～90
86～93
◎
NTS115
105～135
70～90
85～92
◎
NTS20
70～90
65～85
90～97
○
○
NTS20S 65～85
 55～70
 90～97
 ○
 ○
NTS20K
77～97
40～60
87～94
○
○

◎优    ○良好


【特点和效果】

●强度提高20％，因此可以减少树脂用量。（图1）

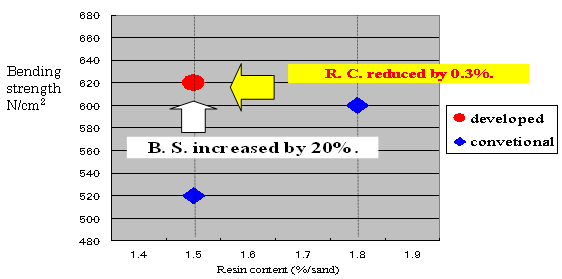

图1. 树脂用量和强度对比图


●使用高强度树脂后，因发气导致的缺陷下降了约 80% （图2）

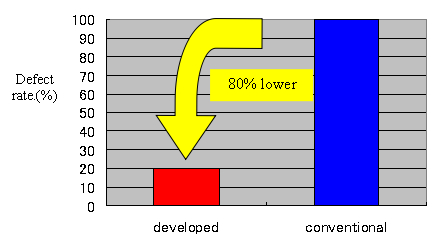

图2．发气缺陷减少事例（假设通用品的发气缺陷为100% ）


【RCS性能】

项目

开发品

通用品

树脂用量

%

1.5

1.8

1.5

常温抗弯强度 (250℃×60s)

kgf/cm2

63

61

44

热弯曲量 (W=300g)(250℃×40s)

mm

0.58

0.45

0.65

融点

℃

97

96

97

发气量

1000℃

60s

ml/g

1.5

1.8

1.6

120s

4.0

4.8

4.1

180s

6.5

7.2

6.7

240s

7.6

8.8

7.8

300s

8.0

9.2

8.2

360s

8.2

9.7

8.5

420s

8.6

9.8

9.0

混砂条件

砂：蒙古新砂        乌洛托品：15%/树脂         硬脂酸钙：0.1%/砂

Copyright © 2014 旭有机材树脂（南通）有限公司 版权所有 苏ICP备17062167号-2
关闭

单位、个人购买相关危险化学品应当具备相应的资质、资格条件，我公司将就购买资质、资格条件进行审核。
